Anschlußbeispiel Sat Anlage für Astra 19.2°Ost mit Unicable/SCR in Baumverteilung

Isotrop · 08.12.2012, 11:15

Strangförmiges Verteilnetz / Baumverteilung bzw. Strangverteilung

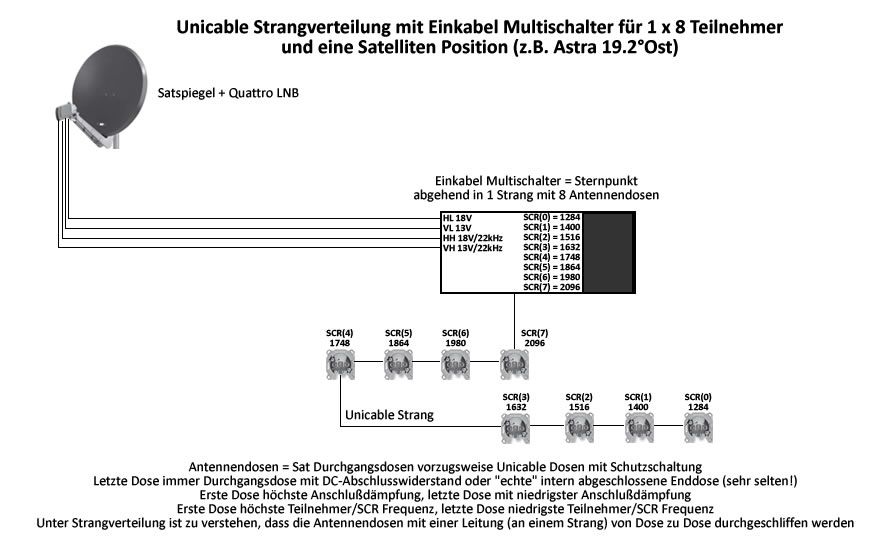

Beispiel 1 - Alle Antennendosen in Reihe bzw. an einem Strang
strang baum

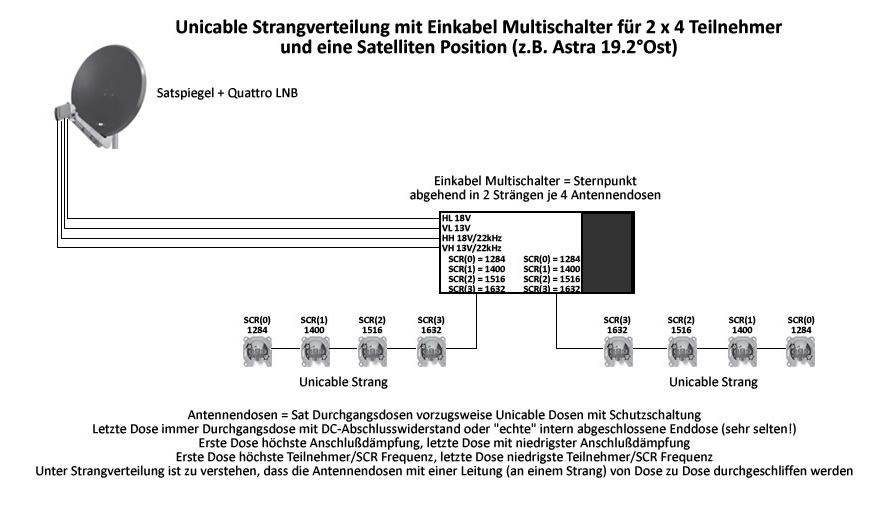

Beispiel 2 - Aufgeteilt in 2 Stränge jeweils 4 Antennendosen
strang baum2

Bei grösseren Unicable/SCR Router Anlagen mit mehreren Teilnehmern nutzt man die alte, meist bestehende Verkabelung in Reihe, also die Leitungen von Dose zu Dose durchgeschliffen. Hier ist der Einkabel Multischalter der Schnittpunkt bzw. Sternpunkt zwischen dem Einkabelverteilnetz und den 4 vom Quattro LNB kommenden Leitungen. Desweiteren sollten aus Gründen der Betriebssicherheit, so wenig Dosen in Reihe wie nötig betrieben werden. Also wenn bauseits ohne grössere Umbauten möglich lieber 2x4 in Reihe als 1x8

Selbstverständlich besteht hier auch die Möglichkeit, mit einem zusätzlichen Sat-Verteiler das Signal nochmals aufzuteilen, solange der Pegel im grünen Bereich bleibt

Um Störungen der Teilnehmer untereinander weitestgehend auszuschliessen, vor allem bei wohnungsübergreifender Installation, empfiehlt es sich, Unicable Antennendosen mit integrierter Schutzschaltung zu verwenden

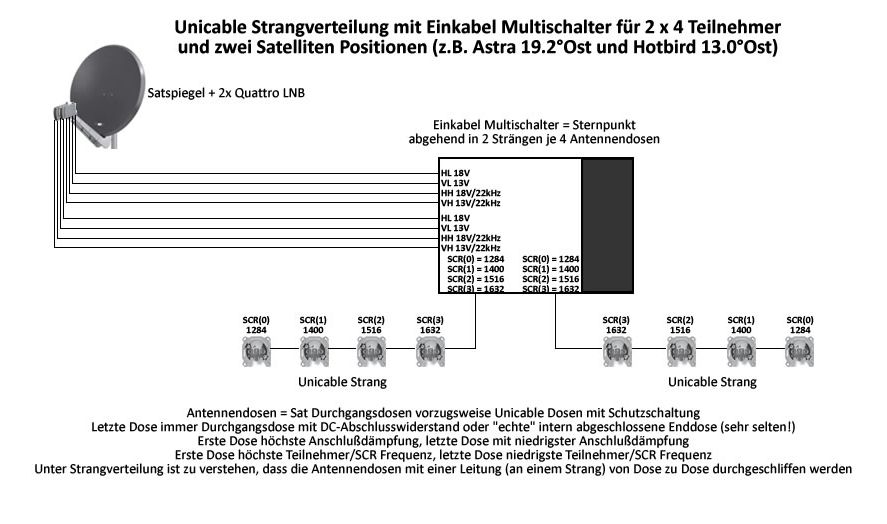

Varianten mit 2 Satelliten Positionen
strang baum 2sat

Für bis zu 4 Dosen bzw. 4 Receiver mit Single Tuner in Reihe gibt es auch die Möglichkeit, ein Unicable-LNB mit einem "Verteilnetz" Ausgang zu verwenden

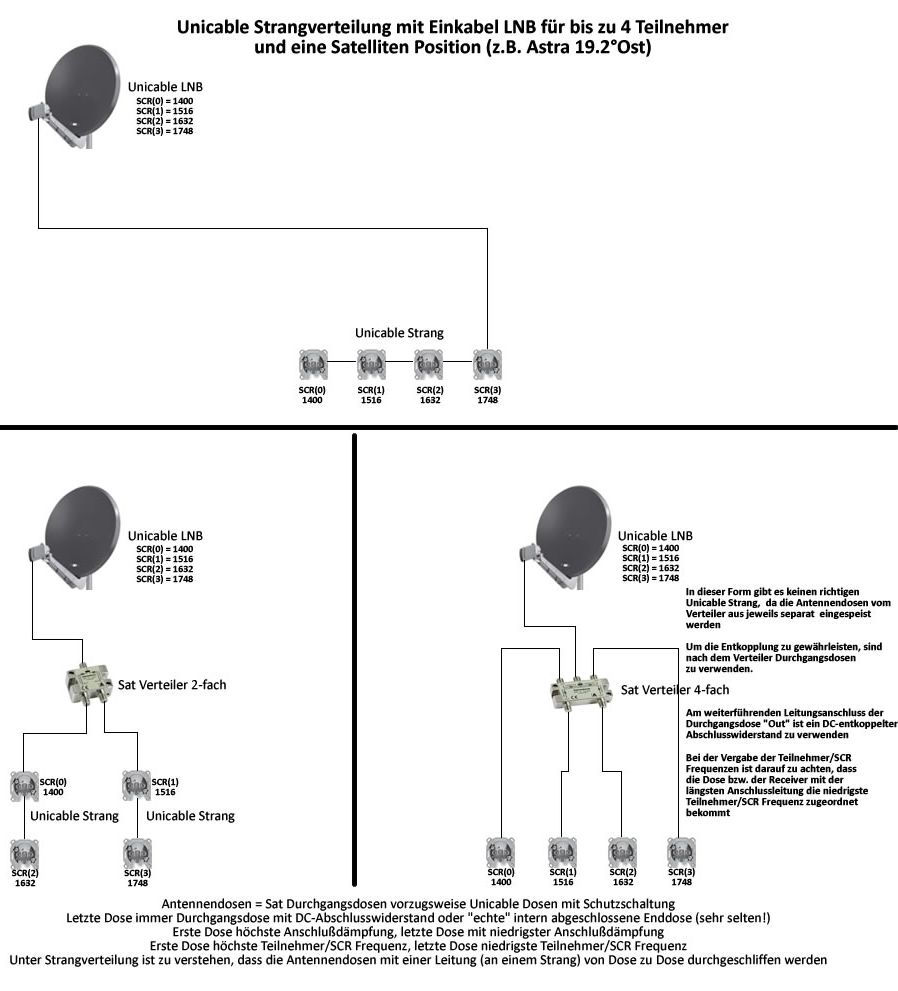

Varianten mit Unicable LNB

unicableLNB

Diese LNB Type gibt es auch mit bis zu 2 zusätzlichen sogenannten Legacy Ausgängen. Dahinter verbirgt sich lediglich, dass dieser Anschluss beim LNB wie ein ganz normaler Single LNB arbeitet und der angeschlossene Receiver kein Unicable/SCR Befehl beherrschen muss. Somit hat man beim Unicable LNB mit 2 zusätzlichen Legacy Ausgängen die Möglichkeit über einen Ausgang und über eine Leitung bis zu 4 Unicable Receiver (mit Single-Tuner) zu betreiben und gleichzeitig 2 normale Satreceiver (mit Single-Tuner) mit jeweils eigener Zuleitung von LNB bis Receiver

Beispiel Unicable LNB mit Legacy Ausgängen

unicableLNBlegacy

Wichtig: Die hier aufgeführten SCR-Adressen bzw. Teilnehmerfrequenzen sind lediglich als Beispiele zu verstehen. Von Hersteller zu Hersteller können diese variieren. Bitte zur korrekten Zuordnung der SCR/Teilnehmerfrequenzen an den Receivern bitte die Installationsanweisungen/Infoblätter der Hersteller beachten!
