Aufbauanleitung und Einstelltabelle für Wave-Frontier Antenne

King W.

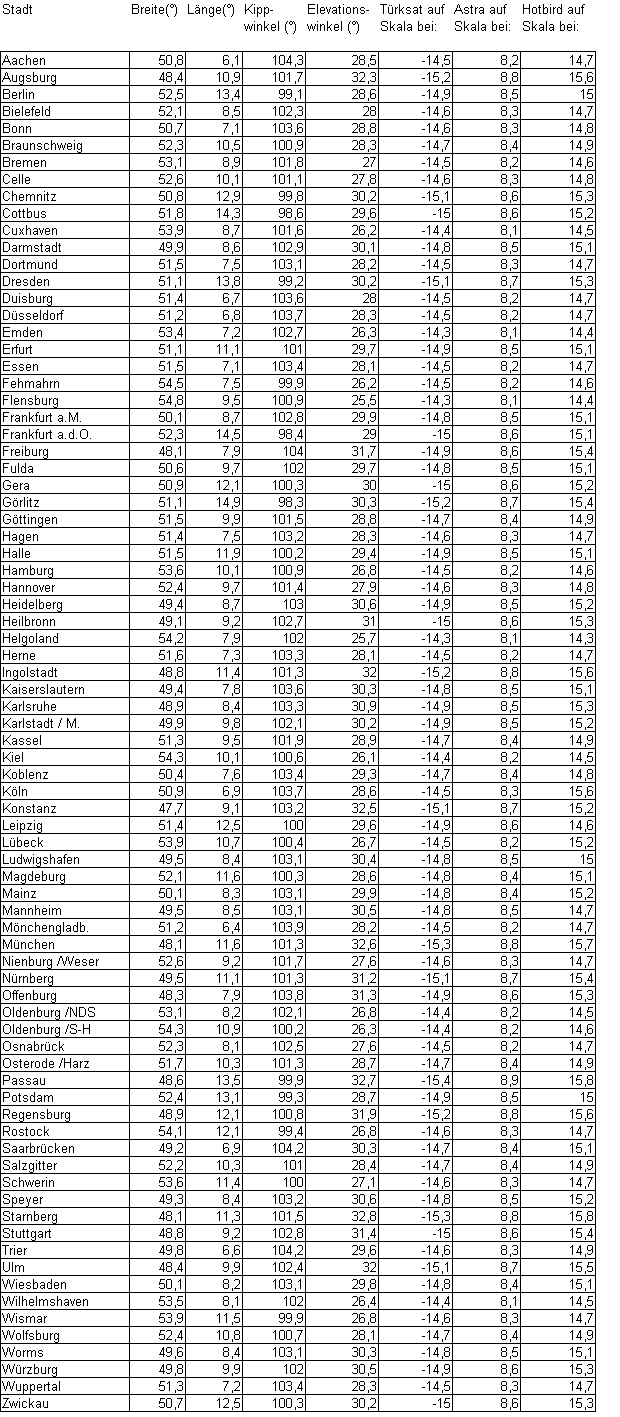

Hier finden Sie eine Aufbauanleitung mit Einstelltabelle für die Wave-Frontier Antenne, als EXCEL-Tabelle zum Download (Klick) und direkt hier zum Nachlesen.

Diese Antenne erlaubt den Empfang mehrerer Satelliten gleichzeitig und ist der ideale Problemlöser für Mehrfamilienhäuser, in denen Menschen unterschiedlicher Nationalität wohnen.

Die Einstelltabelle berücksichtigt den am häufigsten vorkommenden Fall, nämlich den Empfangsbereich von Türksat 42° Ost bis Hot-Bird 13° Ost. Angegeben sind die Einstellwerte für diese beiden Satelliten und Astra. Alle Satelliten dazwischen können natürlich auch empfangen werden, einfach das LNB auf der Einstellschiene verschieben, bis Empfang da ist.

Wer die Daten für eine andere Satellitenkombination braucht, kann sich bei "Frage und Antwort" melden. Zur Berechnung benötige ich den Standort der Antenne (Stadt genügt) sowie den östlichsten und westlichsten Satellit, der empfangen werden soll.

Dieser Service ist ausschließlich für die Nutzer des Netzwelt-Forums und für Kunden unseres Kooperationspartners, der Firma SAT-electronics Hampel, in Herne, vorgesehen!

Anleitung:


1. Mast aufstellen.

>> Achtung!! << Mast muß ganz genau senkrecht stehen! Wasserwaage benutzen!

2. Antenne nach Anleitung zusammenbauen

3. Aus der Tabelle nächstgelegene Stadt auswählen (max. 45 - 50 km entfernt)

4. Elevationswinkel aus der Tabelle auf der seitlichen Skala einstellen

5. Kippwinkel aus der Tabelle einstellen (Skala, von hinten auf die Antenne gesehen)

6. LNB für mittleren Satellit (in diesem Fall ASTRA 2) auf der Führungsschiene bei -0,7 anbringen

7. Antenne am Mast montieren, aber noch nicht ganz festziehen

8. Receiver anschließen, ASTRA 2 Sender einstellen, z.B auf 11934 V, 27500, 2/3

9. Antenne am Mast in Richtung SSO drehen, bis ASTRA 2 empfangen wird

10. LNB bei -0,7 wieder entfernen, wenn ASTRA 2 nicht empfangen werden soll

11. LNB's für Türksat, ASTRA und Hotbird anbringen und den Empfang prüfen

12. Evtl. kleine Korrekturen vornehmen und Antenne festziehen

13. Erdung und Potentialausgleich anbringen

>> FERTIG <<
