Dieser Thread soll eine Übersicht bieten, welcher LNB für welche Anwendung in Frage kommt und schematisch den Anschluß zeigen

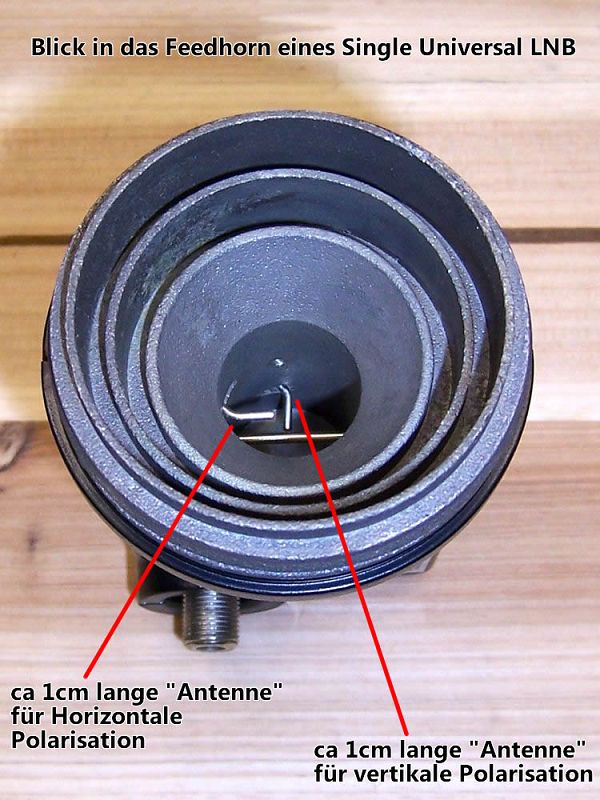

Der LNB für eine Offset Antenne ist der eigentliche Empfangskopf der Sat Anlage. Der Satspiegel mit dem Reflektor dient lediglich zur Bündelung und Fokusierung der hohen Frequenzen auf den Brennpunkt, in dem der LNB montiert wird

Für den Empfang von den "normalen" Ku-Band Satelliten benötigt man einen sogenannten Universal LNB. Diese Universal LNB haben einen Frequenzbereich von 10,7 - 12,75GHz und zwei Lokale Oszilator Frequenzen (kurz LOF), nämlich 9750/10600








Grundlage für folgende schematische Anschlussbeispiele ist hierbei immer ein Verteilnetz in Sternform! Das bedeutet, die Leitungen enden an den Receivern und treffen sich an einem Sternpunkt. Dies kann entweder der Multischalter sein, oder man führt alle Leitungen direkt zum LNB

Die hier abgebildeten LNB haben alle eine Feed Aufnahme von 40mm. Dies hat sich quasi standartisiert durchgesetzt. Allerdings findet man auch LNB mit einer Aufnahme von 23mm und 60mm Durchmesser. Hier gibt es Adapter Ringe, um auch an älteren Schüsseln ein "modernen" LNB betreiben zu können




================================================== ==============================

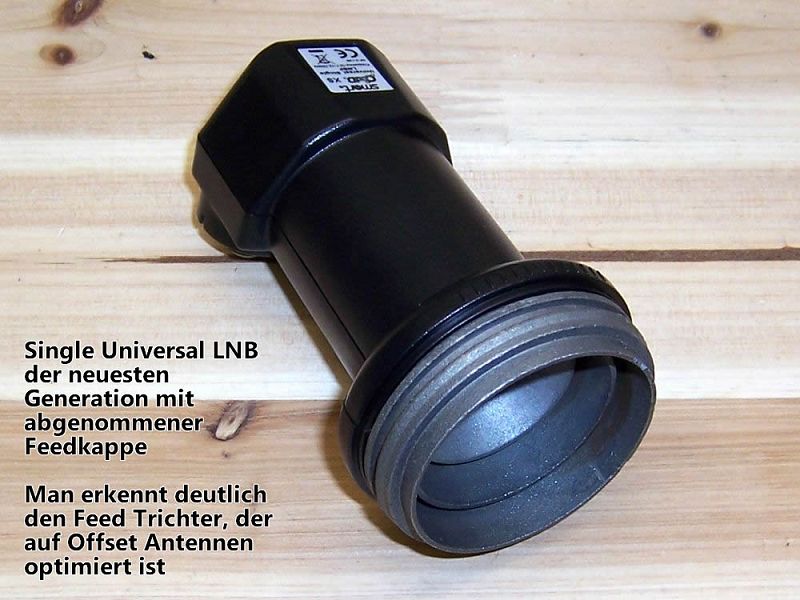

Single Universal LNB mit einem F-Ausgang zum direkten Anschluss eines Receivers





Man kann einen analogen oder einen digitalen Receiver (Single Tuner) direkt daran betreiben



================================================== ==============================



Twin Universal LNB mit zwei F-Ausgängen zum direkten Anschluss zweier Receiver:





Hier hat man die Möglichkeit, zwei Receiver (Single Tuner) direkt anzuschliessen (digital oder/und analog ist möglich)
Alternativ kann ein Twin Universal LNB genutzt werden, um einen TwinReceiver mit Signalen zu versorgen



================================================== ==============================



Quad/Quattro-switchable Universal LNB mit 4 F-Ausgängen zum direkten Anschluss von 4 Receivern:





Es können bis zu 4 Receiver (analog und/oder digital) direkt betrieben werden, es ist ein Multischalter für bis zu 4 Receiver mit Single Tuner eingebaut
Alternativ kann ein Quad-LNB genutzt werden, zwei Stück Twin Receiver zu versorgen

Es gibt ähnlich dem Quad/Quattro-switch LNB für bis zu 4 Receiver auch noch sogenannte Octo Universal LNB. Hier ist im LNB Gehäuse ein Multischalter für bis zu 8 Receiver eingebaut. Die Erfahrung aus der Praxis zeigt aber, dass dieser LNB scheinbar besonders störanfällig ist und es oft zu Reklamationen kommt



================================================== ==============================



Monoblock LNB zum Empfang von 2 Satelliten Positionen bei fixem, nicht veränderbaren Abstand:





Monoblock LNB gibt es für den direkten Anschluss von
1 Receiver = Monoblock Single
2 Receiver = Monoblock Twin
4 Receiver = Monoblock Quad/Quattro-switch

Monoblock LNB sind normalerweise für Spiegel 80-90cm konzipiert, wobei es mittlerweile auch Monoblock LNB für 60cm Spiegeldurchmesser gibt.
Dies bei Kauf unbedingt beachten

Monoblock LNB haben im Gehäuse 2 einzelne LNB und einen Diseqc Schalter integriert, der es ermöglicht, beide Satelliten auf eine abgehende Satleitung zu schalten. Der angeschlossene Receiver muss daher das Diseqc 1.0 Schaltsignal beherrschen

Der Markt bietet ebenso Monoblock LNB für verschiedene orbitale Satelliten Positionen und die daraus resultierenden Abstände 3°, 4,2° und 6° für den Empfang von z.B.
19,2°Ost + 16,0°Ost
19,2°Ost + 13,0°Ost
19,2°Ost + 23,5°Ost



================================================== ==============================



Quattro Universal LNB zum Empfang von 1 Satelliten Position und 4 getrennten Sat ZF Ebenen





Dieser LNB Typ wird in der Regel eingesetzt, wenn man einen Multischalter für viele Teilnehmer dahinter verwenden will, oder als Einspeisung für eine Unicable Matrix oder sonstige Einkabellösung, die für Vollband Empfang ausgelegt ist

Der LNB bietet keine Möglichkeit Schaltsignale zu verarbeiten. Die 4 Ausgänge sind nicht zum direkten Anschluss eines Receivers/mehrerer Receiver geeignet!!!

Der Satellit Astra 19.2°E (wie auch sehr viele andere) sendet auf 4 Ebenen/Frequenz-Bändern. So greift man an einem Anschluss lediglich 1 Sat Ebene ab und empfängt nur die jeweiligen Sender, die darüber ausgestrahlt werden (Man empfängt 1/4 des Satelliten)

Kurz gesagt, im Quattro Universal LNB werden die 4 Sat ZF (Zwischen Frequenz) Ebenen separat an den Ausgängen bereitgestellt und bei korrekter Verkabelung entsprechend so in den Multischalter eingespeist. Im Multischalter wird, wie der Name beschreibt, vielfach geschaltet, so dass jeder angeschlossene Teilnehmer/Receiver Zugriff auf alle Ebenen hat

Jeder handelsübliche DVB-S Receiver ist beim Anschluss an einem Multischalter in der Antennen bzw LNB Konfiguration so einzustellen, als wäre ein Single LNB verbaut. Dies gilt natürlich nur, wenn es sich um eine Sat Position handelt. Bei Multifeed Empfang und mehreren Satelliten Positionen kommt der Diseqc Befehl im Receiver zum Einsatz





================================================== ==============================

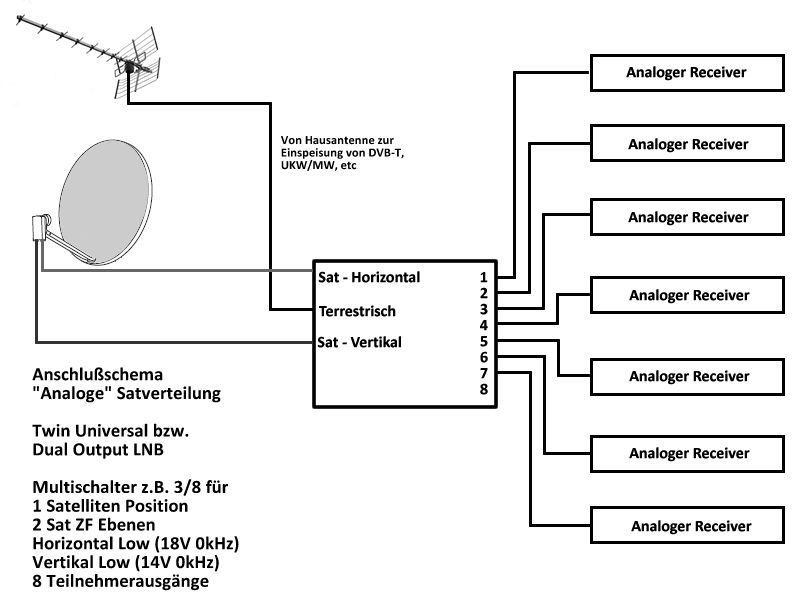

Sat Verteilung in Sternform mit Multischalter alt / "analog tauglich":





Es werden vom LNB 2 Sat Ebenen empfangen und in den Multischalter eingespeist. Im Multischalter werden die Signale so zusammengeschaltet, dass jeder angeschlossene Receiver Zugriff auf diese 2 Sat Ebenen hat
Analoge Sat Receiver funktionieren hier noch einwandfrei (solange analoge Signale über 19.2°E ausgestrahlt werden), digitale Receiver empfangen nur einen kleinen Teil der Sender



================================================== ==============================



Sat Verteilung in Sternform mit Multischalter neu / "digital+analog tauglich":





Es werden im Quattro Universal LNB 4 Ebenen getrennt empfangen und an den Multischalter weitergeleitet. Im Multischalter findet die Zusammenschaltung statt, so dass jeder angeschossene Receiver Zugriff auf diese 4 Ebenen hat

Bei der Installation ist darauf zu achten, dass die 4 Leitungen von LNB zum Multischalter nicht vertauscht werden und die Zuordnung der 4 Sat Ebenen erhalten bleibt. Hat man hier bereits eine Leitungsvertauschung, ist mit Fehlfunktion zu rechnen

Der Multischalter als Verteilbaustein hat die Aufgabe, die 4 kommenden Ebenen vom Quattro LNB an nahezu beliebig viele Teilnehmeranschlüsse zur Verfügung zu stellen. Es kommt bei der Auswahl des Multischalters darauf an, wieviel Satelliten Positionen man empfangen möchte und welche Gesamtteilnehmeranzahl angeschlossen werden soll

Möchte man z.B. 2 Satelliten Positionen an 8 Teilnehmer/Receiver verteilen, benötigt man 2 Quattro Universal LNB und einen Multischalter mit der Bezeichnung "9/8"

Hat man 4 Satelliten Positionen und möchte an 11 Teilnehmer verteilen, braucht man 4 Quattro Universal LNB und einen Multischalter mit der Bezeichnung "17/12"

Die Zahl vor dem Schrägstrich steht für die Anzahl der Sat ZF Ebenen, die verteilt werden sollen, die Zahl hinter dem Schrägstrich steht für die maximal anschliessbare Receiver/Teilnehmer Anzahl

Ein Twin Tuner Receiver mit eingebauter Festplatte und PVR Funktion wird hier gewertet wie z.B. 2 Teilnehmer bzw. 2 einzelne Receiver, damit man uneingeschränkt schauen/aufnehmen kann

Jede Sat Position benötigt von Quattro LNB zum Multischalter 4 Leitungen, so dass man bei einem 17/12 Multischalter zwischen LNB und Multischalter z.B. mindestens 16 Leitungen (für 16 Sat Ebenen) benötigt



================================================== ==============================



Einige Hersteller/Marken haben systemeigene LNB, die auf der systemeigenen LNB Aufnahme/Halterung montiert werden. Hierbei kann man mit LNB Adaptern arbeiten, um so universell beliebige LNB nutzen zu können und um nicht auf die Produkte eines Hersteller angewiesen sein zu müssen

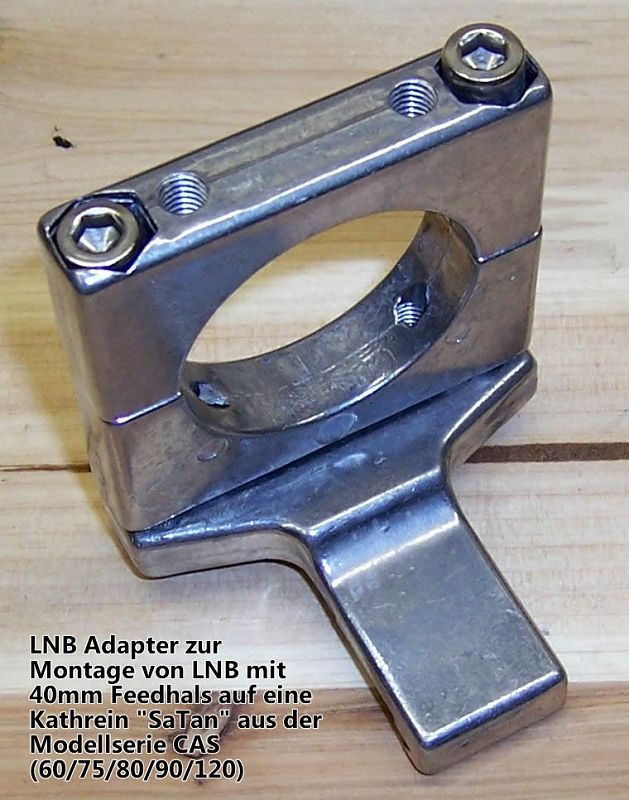

LNB Adapter mit Feedschelle:






================================================== ==============================

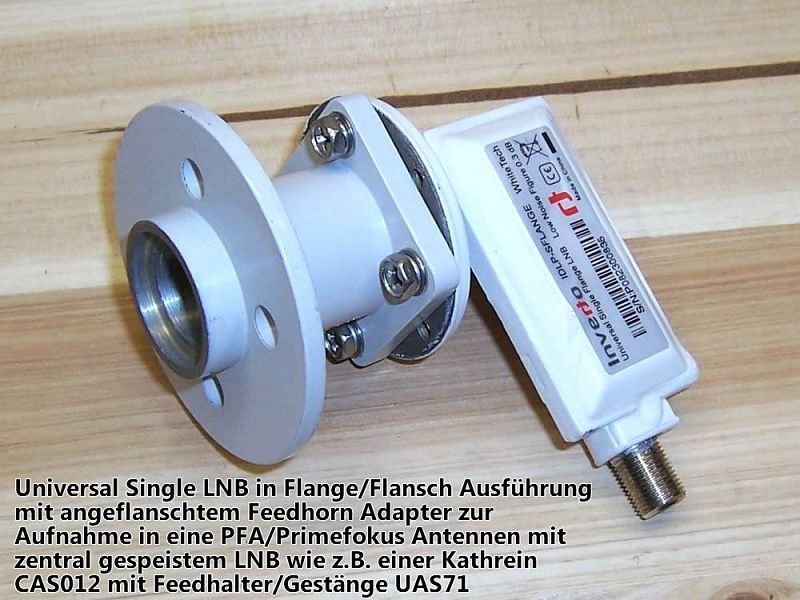

Aufrüstung einer Primefokus Sat Antenne mit zentral gespeistem Single Universal LNB als Flansch Ausführung in der Mitte des Reflektors:

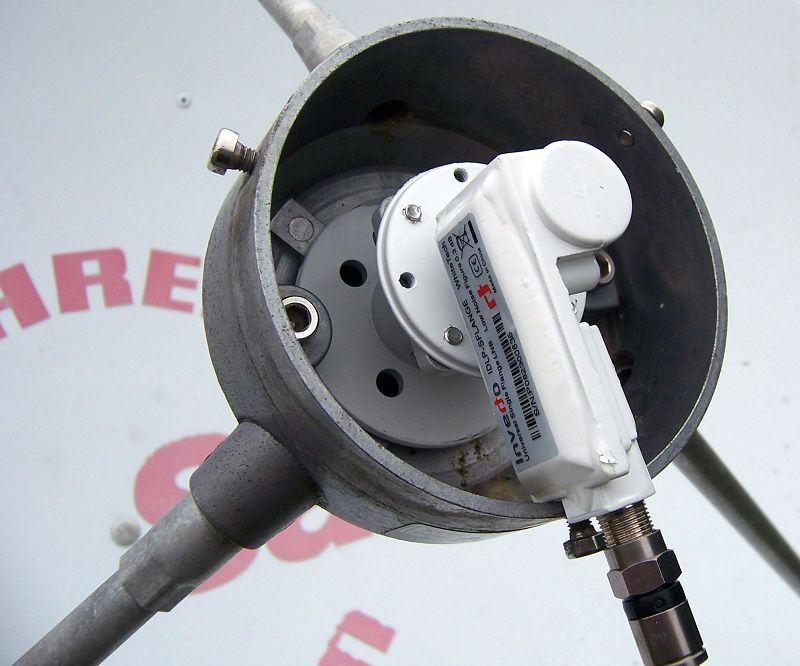

Alternativ passt mit diesem INVACOM-LNB auf den PFA-Topf auch wieder die wetterfeste Zipfelmütze drauf. Ein Problem bleibt bei Quad- und Quatro-LNB: Vier Kabel durch die Dreibein-Rohre.
