Hallo,

nach der initialen Idee sowie mit tatkräftiger Unterstützung für den technischen Hintergrund von Dipol und Klaus Müller von Jultec sind zwei Unicable/JESS-Tools für die Netzwelt entstanden. Vielen Dank auch an Franz Post, für die Idee und die Umsetzung des ersten Stammleitungsplaners sowie an HansE und raceroad, die tatkräftig beim Betatest mitgeholfen haben.

Stammleitungsplaner

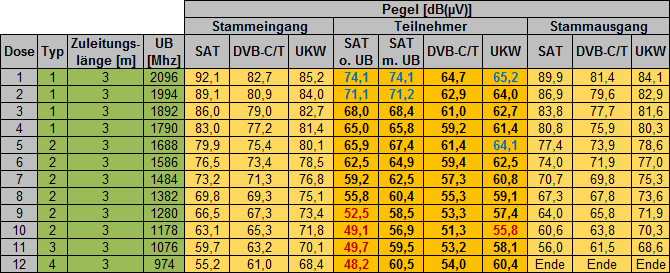

Mit diesem Tool, können in der Planungsphase einer SAT-Anlage die Pegel einer Stammleitung für den Einkabel- bzw. Unicable oder JESS Betrieb durchgerechnet werden. Ebenso können die Pegel für eine DVB-T/DAB/UKW bzw. DVB-C/Analog BK-Einspeisung berechnet werden.



Vorhanden sind Hinweise auf die Normpegel für die jeweilige Übertragungsart, sowie eine Beispielrechnung für eine Stammleitung mit 12 Steckdosen. Für Unicable bzw. JESS Betrieb werden die Dämpfungswerte des Kabels sowie der Durchgangsdämpfungen der Dosen auch auf die angegebene Userbandfrequenz interpoliert, was zu einem genaueren Ergebnis führt. Im letzten Tabellenblatt sind die gängigsten Dosen für eine Unicable/JESS Verteilung aufgeführt, welche in der zweiten Spalte des Rechners direkt adressiert werden können.

Unicable/JESS Dekoder

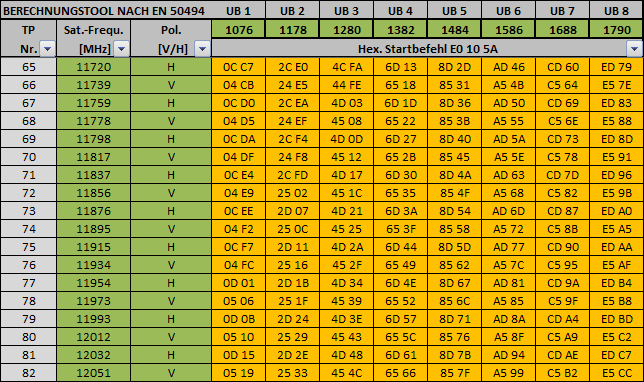

Mit diesem Tool können die Rohbefehle, welche vom Receiver an die Matrix / das LNB zum Umschalten der Frequenzen gesendet werden, berechnet werden.

Durch das Design der Tabellen ist es möglich komplette Satelliten für jeweils ein Userbandraster durchrechnen zu können, ohne umständlich jedes Einzelkommando berechnen zu müssen.

Voreingestellt sind die Transponderdaten von Astra und Hotbird vom 20.09.2012



Auch ein Rückwärtsrechnen von Rohbfehl zur Frequenz und dem gewählten Satelliten ist möglich.



Disclaimer
Es sollten zwar meiner Meinung nach keine Fehler mehr enthalten sein, Bugreports, wie auch sonstiges Feedback sind aber selbstverständlich immer willkommen

Dieses Programm ist freie Software. Sie können es unter den Bedingungen der GNU General Public License, wie von der Free Software Foundation veröffentlicht, weitergeben und/oder modifizieren, entweder gemäß Version 3 der Lizenz oder (nach Ihrer Option) jeder späteren Version.
Die Veröffentlichung dieses Programms erfolgt in der Hoffnung, daß es Ihnen von Nutzen sein wird, aber OHNE IRGENDEINE GARANTIE, sogar ohne die implizite Garantie der MARKTREIFE oder der VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK. Details finden Sie in der GNU General Public License.
Sie sollten ein Exemplar der GNU General Public License zusammen mit diesem Programm erhalten haben. Falls nicht, siehe <Licenses - GNU Project - Free Software Foundation (FSF)>.

Gruß
- polskafan

Stammleitungsplaner

Changelog
Version 1 (08.05.2013)
- erste öffentliche Version

Unicable/JESS Dekoder

Changelog
Version 1
- erste öffentliche Version
- Update der Frequenztabellen von Astra / Hotbird (Stand: 12.09.2011)

Version 2
- Update der Frequenztabellen von Astra / Hotbird (Stand: 21.07.2012)

Version 3
- JESS Unterstützung
- Update der Frequenztabellen von Astra / Hotbird (Stand: 20.09.2012)

Nach den ganzen Änderungen auf Astra/Hotbird wurde es mal Zeit für ein Update der Transponderlisten im Tool. Version 2 enthält jetzt die Listen vom 21.07.2012. Betroffen sind aber nur die grauen Kommentarspalten mit den Transponderbeschreibungen. An den Frequenzen wurde nichts geändert und somit ist auch das Ergebnis der Rechnungen unverändert.

Es gibt mal wieder ein kleines Update für das Tool. Nachdem Klaus Müller vor kurzem die Spezifikation für den Unicable Nachfolger JESS veröffentlicht hat [1], ist es jetzt auch mit dem Netzwelt Tool möglich JESS Befehle zu De- und Encodieren. Dazu sind neue Arbeitsblätter in der Tabelle hinzugekommen, welche diese Funktionalität umsetzen.

Zusätzlich wurden die Transponderparameter auf den aktuellen Stand gebracht.

Gruß
- polskafan

[1] = http://jultec.de/JESS.pdf

Heute gibt es Zuwachs zu unseren Unicable/JESS Tools. Neben dem Unicable / JESS Dekoder, gibt es jetzt auch einen verbesserten Stammleitungsplaner, mit dem man größere Reihungen von Antennendosen in einer Unicable oder JESS Verteilung berechnen kann. Theoretisch gibt es im Rechner kein Maximum für die Dosenanzahl, voreingestellt ist jedoch eine Reihung mit 12 Dosen, was wohl zumindest in der Praxis eine sinnvolle Höchstgrenze sein dürfte.

Dank geht an Franz Post für die Idee und die Umsetzung des ersten Pegeltools, sowie an die Kollegen Dipol, raceroad und HansE, die im Betatest wertvolles Feedback gegeben haben.

Der Download findet sich oben im ersten Post.

Wie immer gibts natürlich keine Garantie, dass nicht noch der ein oder andere Bug enthalten ist. Für Feedback bin ich daher gerne offen. Ansonsten viel Spaß bei der Anlagenplanung.

Gruß
- polskafan
