Erweiterung bestehender Sternverteilung mit Unicable

Alt 25.06.2012, 10:20   # 1
Tirata

Registriert seit: 08.05.2008
Beiträge: 37
Hallo
ich habe 2008 vom Kabelanschluss auf Sat umgestellt. Nun möchte ich die noch fehlenden Räume mit einer Unicable-Variante ergänzen

ich habe folgenden IST-Stand:

Baumverkabelung (derzeit keine Versorgung) ehem. Kabelanschluss, Herstellung 1998
Vorhanden in einem Strang
Wohnzimmer, Schlafzimmer, Kinderzimmer 1, Kinderzimmer 2

Sternverkabelung Sat-Anlage hergestellt 2008
mit Kathrein CAS 60 Antenne, Sharp_BS-500A_Quattro_LNB, Spaun SMS 5802NF Multischalter, Anschlussdosen sind alle Vialuna Twindosen,


meine Idee ist, den 8er Multischalter durch einen 12er zu ersetzen und mit den 4 freien Ausgängen die Unicable zu versorgen.

Geht das? Wenn ja was benötige ich?

Jetzt schon mal vielen Dank für die Anwort.
  Mit Zitat antworten
Alt 25.06.2012, 10:20 # --
netzwelt.de

Benutzerbild von netzwelt.de




Alt 25.06.2012, 11:04   # 2
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Zitat:
Zitat von Tirata Beitrag anzeigen
meine Idee ist, den 8er Multischalter durch einen 12er zu ersetzen und mit den 4 freien Ausgängen die Unicable zu versorgen.
Das macht keinen Sinn, denn dazu müsste man einen Quad-kompatiblen Unicable-Baustein über die vier hinzukommenden Teilnehmerausgänge eines 5/12-Multischalters versorgen. Das wäre technisch suboptimal und unnötig teuer.

Der richtige Weg wäre, zwischen LNB und SMS 5802 NF eine Unicable-Kaskade einzufügen. Das Prinzip zeigt das Beispiel auf Seite 9 der BDA SUM 514/516 K - der SMS 5802 NF näme die Rolle des MS 58 N ein. Leider erschwert die nicht abschaltbare Standbyfunktion des SMS 5802 NF dieses Vorhaben, so dass man ohne Tricks und Weiterverwendung des SMS 5802 NF nicht mit einem Netzteil auskommt.

Um welche Distanzen geht es am umzustellenden 4er Strang? Sind Daten zum verlegten Kabel bekannt? Außerdem: Wie viele Twinreceiver sollen am Unicable-Strang einsetzbar sein?
  Mit Zitat antworten
Alt 25.06.2012, 11:04   # 3
Isotrop
Team SAT-Technik

Benutzerbild von Isotrop

Registriert seit: 27.08.2010
Ort: 47.91°N - 11.41°O
Beiträge: 1.708
Hallo,

Zitat:
meine Idee ist, den 8er Multischalter durch einen 12er zu ersetzen und mit den 4 freien Ausgängen die Unicable zu versorgen
Nein, das geht so leider nicht

Man müsste den vorhandenen Multischalter tauschen gegen ein Modell, das 4 Satausgänge (sogenannten Stammausgänge) hat und wo die 4 Ebenen vom Quattro LNB weitergereicht/durchgeschliffen werden

An diese 4 Stammausgänge würde ein kleiner Einkabelmultischalter angeschlossen. An dessen Ausgang der Strang mit den 4 Dosen in Reihe für 4 Single Receiver, die Unicable können. Die vorhandenen Dosen müssen höchstwahrscheinlich auch getauscht werden

Also als "normaler" Multischalter z.B. so etwas:
http://www.kathrein.de/servicede/bil...o/20510031.jpg

Und als Einkabel Multischalter z.B. so etwas:
http://www.kathrein.de/servicede/bil...o/20510048.jpg
__________________
DM8000 (1) - GI50-120 - TriaxTDS110 - Inverto Black Ultra Single [85,2°E - 45°W]
DM8000 (2) - V-BoxIII - ZAS 05/M - Kathrein CAS018 - Inverto Black Ultra Single [66°E - 45°W]
  Mit Zitat antworten
Alt 25.06.2012, 16:45   # 4
King W.
Team SAT-Technik

Benutzerbild von King W.

Registriert seit: 01.01.2006
Ort: mitten im Kohlenpott
Beiträge: 9.881
Noch eine Idee: Zwischen LNB und Spaun-Schalter einen Jultec JPS0501-8AN anbringen. Der Schalter entspricht diesem hier, und kostet auch das Gleiche. Der Unterschied: Die Stammleitungen sind bei der Version A herausgeführt, zur Versorgung des Spaun mit dem SAT-Signal. An den CSS-Ausgang des Jultec wird der Unicable-Strang angeschlossen. Zusätzlich verfügt der Router noch über einen "Legacy-Ausgang", an den bei Bedarf ein Standard-Receiver angeschlossen werden kann. Er wird durch ein kleines Steckernetzteil versorgt, ist also von einer eventuellen Stand-By Schaltung des Spaun unabhängig.

Der JPS0501-8AN ist auf der Internetseite zwar nicht gelistet, aber bei SEH vorrätig und auf telefonische Bestellung (02323/61887) zu bekommen.

Die Vialuna-Dosen müssen höchstwahrscheinlich ersetzt werden, und zwar durch Dosen mit abgestufter Auskoppeldämpfung. Als erste und zweite Dose hinter dem Router kommt eine SSD 5-18 zum Einsatz, dann eine SSD 5-14 und zum Schluß eine SSD 5-10. Wichtig: Da es die letzte Dose in dem Strang ist, wird anstelle des weiterführenden Kabels ein Abschlußwiderstand eingebaut.

Auf diese Weise ist es möglich, ohne Beeinträchtigung der bestehenden Anlage die Erweiterung vorzunehmen. Alle Receiver im Wohnzimmer, Schlafzimmer und den Kinderzimmern müssen unicable-tauglich sein. Sonst ist nichts besonderes zu beachten. Da der Jultec auf der CSS-Leitung insgesamt über 8 Kanäle verfügt, können bei Bedarf auch Twin-Receiver eingesetzt werden.
__________________
Es gibt keine großen Entdeckungen und Fortschritte, solange es noch ein unglückliches Kind auf Erden gibt.
Albert Einstein


Nokia? Nein danke!
  Mit Zitat antworten
Alt 25.06.2012, 18:23   # 5
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Zitat:
Zitat von King W. Beitrag anzeigen
Noch eine Idee: Zwischen LNB und Spaun-Schalter einen Jultec JPS0501-8AN anbringen.
[...]
Er wird durch ein kleines Steckernetzteil versorgt, ist also von einer eventuellen Stand-By Schaltung des Spaun unabhängig.
JPS0501-8A hatte ich auch im Hinterkopf. Bei der Verlinkung der SUM-BDA ging es mir zunächst nur ums Prinzip. Die Verstärkung der SUM-Kaskaden ist recht niedrig, sie arbeiten mit etwas veralteter Technik (ST-Chip), und SUM 516 K wäre außerdem kaum billiger.

Das mit dem N finde ich allerdings nur den zweitbesten Weg. Als Fan von unkonventionellen Bastellösungen würde ich es, sofern ein Ausgang des SMS 5802 NF nicht benötigt wird *), zuerst mit einer Schaltung nach der angehängten Skizze versuchen. Der SMS 5802 NF würde hierbei auch von einem Unicable-Receiver am JPS0501-8A aus dem Schlaf erweckt [Kein Bild? Bitte lesen!] und so das LNB mit Strom versogen. Ein Netzteil ist effektiver als zwei! Die Zusatzstromlast des Unicable-Receivers von 40 mA durch den SMS 5802 NF sollte unkritisch sein.

Einen UNiTap von Spaun und zwei 20 db Festdämpfungsglieder sollte man für um die 10,- € (reiner Warenwert) bekommen > kein allzu großes Risiko, dafür aber mMn eine elegante Lösung. Allerdings hatte ich noch keine Gelegenheit, so etwas zu probieren. Es kann aber nicht mehr passieren, als dass es nicht funktioniert .

Zitat:
Die Vialuna-Dosen müssen höchstwahrscheinlich ersetzt werden, und zwar durch Dosen mit abgestufter Auskoppeldämpfung.
Ich habe das so verstanden, dass die Vialuna Twin-Dosen am SMS 5802 NF hängen. Da können sie bleiben. Die jetzt am Kabel-TV-Strang verwendeten Dosen müssen hingegen ersetzt werden, wobei aber noch nicht klar ist, ob die alle in Reihe geschaltet sind.

Wichtig: Sollte es im Kabel-TV-Strang noch Verteiler oder Abzweiger geben, so müssen die auch raus und durch Unicable-taugliche Komponenten ersetzt werden. Das ist kein Problem, sofern sie zugänglich sind.

*: Es werden kaum vier Twinreceiver im Einsatz sein, notfalls könnte man zwecks Standby-Steuerung noch einen Verteiler einfügen.
Angehängte Grafiken
Dateityp: jpg bastel_eco_2_j.JPG (17,4 KB, 23x aufgerufen)
  Mit Zitat antworten
Alt 26.06.2012, 08:19   # 6
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
Wow,
hier finde ich mal wieder eine Super Hilfe. Vielen Dank für eure Mühe.
Da ich Laie bin muss ich die Sache erst mal vertiefen.
Inzwischen habe ich herausgefunden, dass das Kabel aus dem Baum-Strang ein Inka 77 2-fach geschirmt ist.
Nur blicke ich bei der Recherche nicht durch ob es tauglich ist.
Bis auf eine Dose ist auch alles an 1 Strang (alter Kabelbaum). Wenn es geht würde ich im Fernsehzimmer,
(dahin gehen 2 Kabel aus der Sternverkabelung) 1 Kabel für den Unicable "missbrauchen". Da würde wohl eine Abzweigung gebraucht. Aber wie funktioniert das dann mit der Dose. Da ist ja eine Twin-Dose installiert?
  Mit Zitat antworten
Alt 26.06.2012, 12:03   # 7
Dipol
Team SAT-Technik

Registriert seit: 19.03.2007
Beiträge: 4.836
Zitat:
Zitat von Tirata Beitrag anzeigen
Inzwischen habe ich herausgefunden, dass das Kabel aus dem Baum-Strang ein Inka 77 2-fach geschirmt ist.
Das ist ein Alu-Billigkabel mit Class B-Schirmdämpfung und hat für ein Kabel mit 6,7 mm Durchmesser und geschäumten Dielektrikum eine ungewöhnlich hohe Dämpfung von 38,9 dB/100 m auf 2.150 MHz. Ein HQ-Kabel liegt um ca. 8 dB niedriger.
Zitat:
Zitat von Tirata Beitrag anzeigen
Nur blicke ich bei der Recherche nicht durch ob es tauglich ist.
Digitaltauglich ist selbst ein 60 Ohm-Uraltkabel. Bei bescheidenen 70 dB Schirmungsmaß in der Sat.-ZF sind im normalen Sat.-Betrieb Empfangsstörungen durch sendestarke DECT-Telefone oder E-Netz-Handys möglich, bei UniCable werden die kritischen Frequenzen aber nicht genutzt.
Zitat:
Zitat von Tirata Beitrag anzeigen
Bis auf eine Dose ist auch alles an 1 Strang (alter Kabelbaum). Wenn es geht würde ich im Fernsehzimmer,
(dahin gehen 2 Kabel aus der Sternverkabelung) 1 Kabel für den Unicable "missbrauchen". Da würde wohl eine Abzweigung gebraucht. Aber wie funktioniert das dann mit der Dose. Da ist ja eine Twin-Dose installiert?
Einfach die UniCable-Signale über den diodenentkoppelten Stichausgang eines JULTEC JPT01-17 zuführen und auf die rechte Dosenklemme auflegen. Der von raceroad schon erwähnte SPAUN UniTAP-Abzweiger ist nicht diodenentkoppelt und erfordert eine diodenentkoppelte Stichdose.
  Mit Zitat antworten
Alt 26.06.2012, 12:58   # 8
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Steht der erste Satz in
Zitat:
Zitat von Tirata Beitrag anzeigen
Bis auf eine Dose ist auch alles an 1 Strang (alter Kabelbaum). Wenn es geht würde ich im Fernsehzimmer,
(dahin gehen 2 Kabel aus der Sternverkabelung) 1 Kabel für den Unicable "missbrauchen". Da würde wohl eine Abzweigung gebraucht. Aber wie funktioniert das dann mit der Dose. Da ist ja eine Twin-Dose installiert?
tatsächlich in direktem Zusammenhang mit dem Rest, oder wolltest Du nur besonders sparsam mit dem vom Beitrag eingenommen Raum umgehen . Das netzwelt-Forum hat doch genug davon .

Falls an mehr als einer der vier Anschlussdosen am einzigen Kabel-TV-Strang, der auf Sat umgestellt werden soll, bauseitig nur ein Kabel angeschlossen ist, muss es noch einen Verteiler oder Abzweiger geben, den es zu finden gilt. Ohne Tausch dieses Verteilers bzw. Abzweigers werden vermutlich alle nachgelagerten Anschlüsse nicht funktionieren, nicht nur die eine Dose am möglichen Abzweigausgang! Einen Abzweiger im Kabel-TV-Strang könnte man durch den von Dipol genannten JULTEC JPT01-17 ersetzen.


Am Kabel-TV-Strang ist doch bislang kaum eine Twin-Dose installiert. Du schreibst ja auch von Sternverkabelung, die es bislang doch nur für die schon auf Sat umgestellten Anschlüsse gibt. Falls das mit dem "missbrauchten" Kabel etwas mit der vorgeschlagenen Lösung zur Standbysteuerung des Spaun-Multischalters durch die Unicable-Receiver zu tun hätte, wäre hierfür wiederum der UNiTap von Spaun das Mittel der Wahl, weil er wie von Dipol geschrieben nicht diodenentkoppelt ist. Über den UNiTap könnte man sich die Steuerspannung vom Unicable-Strang abgreifen. Eine der beiden Ableitungen, die jetzt zur Twindose führen und am SMS 5802 NF angeschlossen sind, würde vom Spaun-Multischalter abgeklemmt und außer Betrieb genommen. Über sicherheitshalber gleich zwei 20 db Festdämppfungsglieder würde man den frei gewordenen Ausgang des SMS 5802 NF mit dem dem Abzweigausgang des UNiTap verbinden.

Falls an allen Twin-Dosen tatsächlich auch ein Twinreceiver betrieben würden, ginge das nicht. In diesem Fall müsste man noch einen diodenentkoppelten Verteiler einfügen, um weiterhin alle Ableitungen zu den scheinbar vier bereits vorhandenen Twindosen vom SMS 5802 NF versorgen zu können.
  Mit Zitat antworten
Alt 26.06.2012, 13:48   # 9
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
Ok, Ok....
ich glaube ich habe mich wirklich etwas dürftig ausgedrückt. Der alte Kabelstrang besteht aus o.g. Inka 77
"Billigkabel", -hab ich damals auch nicht gewußt-. Der Strang dürfte in etwa vom Multischalter bis zur letzten Dose 30m betragen (halt 2,5 mal genau die Hauslänge). Das wäre dann die Arbeit von Unicable.

Mit der Sternverkabelung musste ich leider den einen "Seitenstrang" des alten Kabelbaums kappen, Mangels Leerrohr und Unzugänglichkeit 2 Sat-Kabel ins Fernsehzimmer führen, in dem ein Unicable-tauglicher Twin-Receiver und ein Unicable-UNtauglicher Fernseher steht.
Da dachte ich mir, wenn ich hier schon alles umrödele, dann könnte man den Fernseher auch gleich mitversorgen.
In das Zimmer gehen derzeit 2 Kabel aus der Sternverkabelung. 1 davon würde ich gerne mit Unicable ausstatten, und damit an den Twin-Receiver gehen.
==> Unicable = 1 Kabelstrang für 3 Zimmer und eine Abweigung für den Twin-Receiver im Fernsehzimmer wo derzeit eine Twin-Dose aus der Sternverkabelung ist.
  Mit Zitat antworten
Alt 26.06.2012, 16:05   # 10
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Jetzt habe scheinbar auch ich das mit etwas langer Leitung verstanden: Alle Dosen am alten Kabel-TV-Strang sind in Reihe geschaltet, das mit "Bis auf eine Dose" bezieht sich auf einen Ausgang der Twin-Dose, deren Zuführung bei dieser Gelegenheit auch auf Unicable umgestellt werden soll, weil man so im "Fernsehzimmer" Twinreceiver und Fernseher ohne Einschränkung parallel nutzen könnte.

Einen Ausgang der Twindose mit Unicable zu belegen geht am elegantesten mit dem o.g. Abzweiger JPT01-17.
  Mit Zitat antworten
Alt 26.06.2012, 16:37   # 11
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
Hallo raceroad,
danke, so ist es am besten zusammengefaßt!! Hab ich leider nicht so toll hingekriegt!!
Reicht das vorhandene Kabel am Baumstrang so aus? Das werden ja immerhin ca 30m mit
insgesamt 5 Dosen!! Ansonsten müsste ich das Ganze wohl begraben.
  Mit Zitat antworten
Alt 26.06.2012, 17:44   # 12
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
5 Dosen und am Kabel-Strang 3 Räume bedeuten dann wohl, dass es in einem Raum zwei Dosen gibt (?). Aber egal: Das geht sich auch mit Abzweiger für die Twindose (+ ggf. Abzweiger für Standby) und den von King W. vorgeschlagenen Dosen auch mit dem nicht ganz so guten Kabel noch mit deutlicher Reserve aus:

JPS0501-8A ⇒ (UNiTap) ⇒ JPT01-17 ⇒ SSD 5-18 ⇒ SSD 5-18 ⇒ SSD 5-14 ⇒ SSD 5-10 ⇒ R75 DC
         ⇓     ⇓
        40 db   Twindose
         ⇓
      (SMS 5802 NF)
  Mit Zitat antworten
Alt 27.06.2012, 14:17   # 13
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
Den Hintergrund von dem hier

JPS0501-8A ⇒ (UNiTap)  
         ⇓     
        40 db   
         ⇓
      (SMS 5802 NF)

hab ich leider nicht verstanden
  Mit Zitat antworten
Alt 27.06.2012, 15:44   # 14
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Steht aber wirklich oben :

Entweder Du kaufst zu JPS0501-8A noch ein Netzteil, dann wird daraus der von King W. genannte JPS0501-8AN. Oder Du lässt Dich auf den in den Beiträgen #5 (samt Skizze) und #8 beschriebenen Versuch ein, ohne Netzteil am JPS0501-8A auszukommen und stattdessen die Standbysteuerung des SMS 5802 NF auch durch die Unicable-Receiver zu steuern.
  Mit Zitat antworten
Alt 28.06.2012, 07:53   # 15
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
äähmmmm..... ja...
Bin halt Laie und deshalb "manchmal" auch etwas schwerfällig, Sorry...

Das sitzt jetzt, ich werde es mit dem Vorschlag versuchen.
Die Umsetzung wird aber ein wenig dauern.
Ich melde mich dann wieder...


achja, du hast Recht, in einem Raum sind wirklich 2 Dosen, da es ja Durchgangsdosen sind, muss ich ja beide bedienen.

Noch eine Frage: Was hat es denn mit den Dosen mit abgestufter Auskoppeldämpfung auf sich. Wo ist da der technische Hintergrund?

Für folgende Variante hab ich mich im Moment entschieden: (Änderung liegt in der Enddose)
JPS0501-8A ⇒ (UNiTap) ⇒ JPT01-17 ⇒ SSD 5-18 ⇒ SSD 5-18 ⇒ SSD 5-14 ⇒ SSD 5-10 ⇒  SSD 5-07 Enddose
         ⇓     ⇓
        40 db   Twindose
         ⇓
      (SMS 5802 NF)


Ist das so OK??
  Mit Zitat antworten
Alt 28.06.2012, 15:51   # 16
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Ja, man kann noch eine SSD 5-07 anhängen .

Mit der Zählweise habe ich so meine Schwierigkeiten , wie war das noch gleich: 1, 2, 3, 4, 5 ? Anfangs war von "Wohnzimmer, Schlafzimmer, Kinderzimmer 1, Kinderzimmer 2" die Rede. Das wären vier Zimmer und dann fünf Dosen, wenn es in einem Raum zwei gibt.

Später geisterten "3 Zimmer" durch Beitrag #9. Nun gut, vielleicht war eines der Kinder nicht recht folgsam und wurde zwischenzeitlich gedanklich "abgeklemmt" [Kein Bild? Bitte lesen!] .
  Mit Zitat antworten
Alt 29.06.2012, 07:58   # 17
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
yep...
du hast mich schon wieder erwischt... Leider ist es das Schlafzimmer welche ich gedanklich abgeklemmt habe.
Die Dose ist hinter nem Schrank..... Super. Deshalb mal 3 und mal 4 Zimmer. Ich werde die Dosen trotzdem alle kaufen und nach der 14er die 7er setzen und die 10er auf Halde legen Ich hoffe dass ist in Ordnung so.
Irgendwann komme ich dann auch mal an die letzte, das ist zu verschmerzen, da wir im Schlafzimmer eh nicht gucken....
Folgende Fragen habe ich noch:
Was hat es denn mit den Dosen mit abgestufter Auskoppeldämpfung auf sich. Wo ist da der technische Hintergrund?
Wenn der Spaun mal ausgetauscht werden muss, wäre da der JRM0508T der richtige?
Wird das LNB dann noch ausreichend versorgt, denn der JRM hat ja scheinbar keinen Stromanschluss?
Oder kommt dann das Netzteil für den JPS ins Spiel?
Jetzt steht ja erst mal der JPS0501-8AN im Raum, da ist auf dem Bild bei VL oder bei 1 ein Standby drauf..
was hat das zu bedeuten?

und.....Vielen Dank für die Super Hilfe!!!
  Mit Zitat antworten
Alt 29.06.2012, 09:13   # 18
King W.
Team SAT-Technik

Benutzerbild von King W.

Registriert seit: 01.01.2006
Ort: mitten im Kohlenpott
Beiträge: 9.881
Wenn du planst, den Spaun mal irgendwann durch einen JRM0508 zu ersetzen, dann benötigst du für den JPS0501-8 doch das Netzteil, oder du müßtest es dir später nachkaufen.

Es ist richtig, der JRM wird ausschließlich aus den angeschlossenen Receivern gespeist und hat kein eigenes Netzteil, wegen des geringen Stromverbrauchs funktioniert das auch. Die angeschlossenen Receiver speisen problemlos den JRM und das angeschlossene LNB (vorzugsweise eins mit geringer Stromaufnahme, z.B. dieses Alps).

Die Unicable-Router (mit Ausnahme der Router mit lediglich 2 Kanälen pro Strang, z.B. JRS0504-2) benötigen hingegen etwas mehr Strom. Zwar könnte die Schaltmimik durch die angeschlossenen Unicable-Receiver versorgt werden, dann aber bleibt nicht genügend Strom für das LNB übrig.

Wenn nun kein Receiver des JRM eingeschaltet ist, so bekommt dieser logischerweise auch keinen Strom mit der Folge, daß das LNB nicht versorgt wird. Bei einem Einzelschalter ist das auch so gewünscht, denn dann sinkt die Stromaufnahme der gesamten Anlage auf 0. Sparsamer geht es nicht.

Bei der Kombination mit einem JPS0501-8 ohne Netzteil ergeben sich also dann Probleme, wenn keiner der Receiver des JRM die Stromversorgung übernimmt. Deshalb ist das Netzteil nötig.

Bei der Schaltungsvariante von raceroad wird ja durch einen Trick auch dafür gesorgt, daß der Spaun nicht in den Stand-By Modus wechselt und somit die Stromversorgung des LNB sichergestellt ist.

Bei einer Zusammenschaltung eines JRM mit einem JPS nimmt man den JRM normalerweise an die erste Stelle hinter dem LNB. Der Grund: Dort bekommt er das volle Signal. Bei dem nachfolgenden JPS ist das Signal um ein paar Dezibel (die Durchgangsdämpfung des JRM) geringer, da aber alle JPS-Router eingangsseitig geregelt sind, ist das ziemlich belanglos. Du müßtest also einen JRM0508A nehmen, ihn zwischen JPS0501-8A und dem LNB einbauen und die Stammleitungsausgänge des JPS (da wo vorher der Spaun gesessen hat) mit solchen Widerständen terminieren.

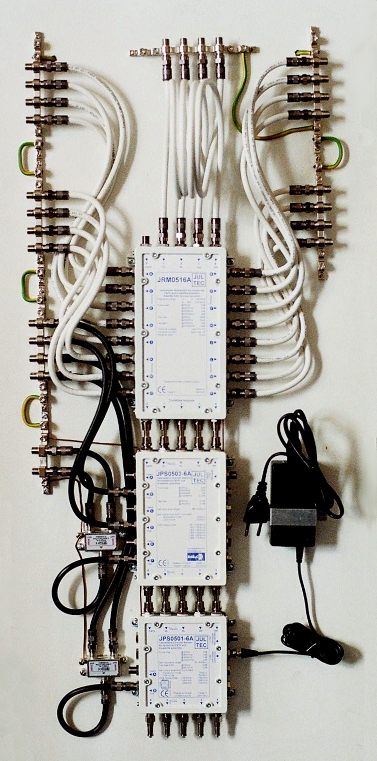

Hier mal das Bild eines Montagebretts, bestehend aus einem JRM0516A, einem JPS0503-6A und einem JPS0501-6A. Das Netzteil ist an den letzten JPS angeschlossen, ein Anschluß an den vorletzten JPS hätte genau so gut erfolgen können. Die drei Schalter versorgen ein komplettes Hotel mit über 30 Zimmern, die Anlage funktioniert seit knapp einem Jahr tadellos.

Kleiner aber wichtiger Hinweis noch:
Die Masseblocks sind alle untereinander mit einem grün-gelben Kabel verbunden und dienen als Potentialausgleich. Näheres hierzu in dem oben festgepinnten Beitrag. Bitte zu deiner eigenen Sicherheit beachten!

montagebrett
__________________
Es gibt keine großen Entdeckungen und Fortschritte, solange es noch ein unglückliches Kind auf Erden gibt.
Albert Einstein


Nokia? Nein danke!
  Mit Zitat antworten
Alt 29.06.2012, 11:17   # 19
raceroad
Team SAT-Technik

Registriert seit: 18.12.2011
Beiträge: 1.421
Zitat:
Zitat von Tirata Beitrag anzeigen
Folgende Fragen habe ich noch:
Was hat es denn mit den Dosen mit abgestufter Auskoppeldämpfung auf sich. Wo ist da der technische Hintergrund?
An der Dose ist nach Norm ist ein Signalpegel (also letztlich eine Spannung) im Bereich 47..77 db(µV) gefordert. Man bewegt sich aber besser in der Gegend 52..70 db(µV).

Der JPS0501-8 liefert ein auf 95 db(µV) geregeltes Ausgangssignal, was nebenbei bemerkt die Planung sehr gegenüber Modellen mit dem älteren Chip ohne Regelung erleichtert. Um in den optimalen Bereich zu kommen, muss man zwischen JPS0501-8 und der ersten Dose folglich rund 25 db Dämpfung einbauen. Daher startet man mit Dosen mit hoher Auskopppeldämpfung. Außerdem ist deren Durchgangsdämpfung niedriger, für den Rest bleibt ein größeres Stück vom Kuchen übrig, was insbesondere dann wichtig ist, wenn noch mehr als fünf Dosen hintereinander gereiht werden sollen. Für die Folgedosen muss man zu solchen mit niedrigerer Auskoppeldämpfung übergehen.

Als anfangs noch von vier Dosen die Rede war, hatte ich die Pegel mit angenommenen je 9 Meter Distanz zwischen den Dosen, also 36 m bis zu letzen, überschlagen und bin (mit den beiden Abzweigern) auf ca. 70/65/65/65 db(µV) gekommen. Das wird also auch bei etwas anderen Distanzen passen.

Zweite Maßnahme zur Sicherstellung eines ausreichenden Signals am Ende: Den am weitesten entfernt eingesetzten Receivern werden die niedrigsten Userbandfrequenzen zugewiesen, denn je höher die Frequenz, desto höher ist auch die Dämpfung des Kabels (Ich hatte für die erste Dose 34 db/ 100 m, die letzte hingegen 28 db / 100 m angesetzt).
  Mit Zitat antworten
Alt 29.06.2012, 15:10   # 20
Tirata
Threadstarter

Registriert seit: 08.05.2008
Beiträge: 37
Hallo raceroad,
das hab ich jetzt alles verstanden.
Eine letzte Frage noch, womit kann ich jetzt den Jps mit dem Baumkabel verbinden. Da fällt mir nur ne Kupplung ein, oder gibt es da was besseres??

Hallo King W,
da hast Du mir jetzt ne "Klatsche" verpasst, Masseblocks, potentialausgleich...???
Hab ich bisher nicht, meine Sat-Antenne ist wie in anhängendem Foto zu erkennen geschützt unter einem
Dachüberstand angebracht. Die Dachseite zeigt nach Norden. Wird da dannn so etwas benötigt???
Oder soll ich einen Elektriker um Rat fragen, denn das kann ich nicht selbst, das traue ich mir nicht zu.
Angehängte Grafiken
Dateityp: jpg IMG_0232.jpg (92,1 KB, 18x aufgerufen)
  Mit Zitat antworten

Alt 25.05.2013, 19:20 # --
netzwelt.de

Benutzerbild von netzwelt.de




Antwort
Themen-Optionen



Alle Zeitangaben in WEZ +2. Es ist jetzt 19:20 Uhr.
